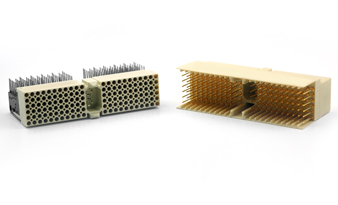

Hypertronics連接器2mm / cPCI

發布時間：2021-02-06 16:48:36 瀏覽：1423

Hypertronics cPCI 2mm連接器系統基于Hypertac雙曲線彈簧孔接觸技術，該技術以抗沖擊和振動而聞名。Hypertronics cPCI 2mm連接器已通過軍事標準測試，具有強化和緊湊的PCI形式，可在軍用地面系統、軍艦和航空航天等所有關鍵任務應用中發揮最高性能。

Hypertronics連接器cPCI 2mm在2mm的中線上裝有6排0.4mm Hypertac觸點，其接觸電阻小于8mm，額定電流為1.0 A。Hypertronics的接觸導線軌跡優化后在高速信號應用中表現良好，這些連接器與標準再熔焊工藝兼容。

Hypertronics cPCI 2mm連接器提供鍵控和非鍵控配置。該連接器在設計上是模塊化的，長度可變，一次可以按五個觸點的增量進行更改。

其他優勢包括：

Hypertac觸頭提供高可靠性

標準2mm墊

屏蔽層抗EMI/RFI

深圳市立維創展科技有限公司，授權代理銷售Hypertronics連接器產品，歡迎咨詢。

詳情了解Hypertronics請點擊：/brand/75.html

或聯系我們的銷售工程師：0755-83642657 QQ: 2295048674

	QCI（質量合格檢驗） K2系列 = MIL-DTL-55302 311P系列 = NASA GSFC S-311-P-822
3U/6U形狀因素	P1/P4	P2/P5	P3	J1/J4	J2/J5	J3
零件編號參考	K2A110FMD	K2B110FMD	K2B095FMD	K2A110FFD	K2B110FFD	K2B095FFD
設計標準	IEC 1076-4 101
觸頭形狀	凸觸頭			Hypertac 0.40 mm插座
觸頭終端	焊接引線座，以63/37比例鍍鉛錫			鍍金或比例63/37的鍍鉛錫
觸頭間距	2.00mm
觸頭數目	110個信號觸頭 22接地觸頭		95個信號觸頭 19個接地觸頭	110個信號觸頭 22個接地觸頭		95個信號觸頭 19個接地觸頭
觸頭額定電流	1安培
溫度范圍	-55℃至125℃
絕緣子材質	30%玻璃填充的LCP（符合NASA脫氣規范）
額定阻燃	94 V-O
絕緣電阻	大于5000兆歐姆
觸頭材料	鈹銅針腳觸頭			鈹銅Hypertac插座接線和黃銅主體
插接觸頭鍍層	最小值50微英寸鍍金/50微英寸鍍鎳
插接連接器之間的最大可允許間隙	0.039英寸[1.00 mm]
建議PCB 孔徑	鍍層之后0.71 ± 0.05 mm			鍍層之后0.60 mm
重量	0.55盎司	0.53盎司.	0.38盎司.	0.38盎司.	0.45盎司.	0.31盎司.

性能

3U/6U形狀因素	P1/P4		P2/P5	P3	J1/J4	J2/J5	J3
零件編號參考	K2A110FMD	K2B110FMD	K2B95FMD	K2A110FFD	K2B110FFD		K2B95FFD
LLCR （低級別觸頭阻抗）	平均值7.20毫歐姆
DWV （介質耐壓）	1000 VRMS
觸頭壽命（插/拔）	大于4000次（每個插接連接器對）
插力	平均值16.38 LBF（每個插接連接器對）
拔力	平均值13.2 LBF（每個插接連接器對）
震動（正弦震動）*	在15 G時頻率為10至2000 HZ (MIL-DTL-55302) (NASA GSFCS311-P-822)
震動（任意震動）**	飛機底盤裝置等級的震動（NASA戈達德GEVS SE版本A）
抗機械沖擊性*	100 G峰值(NASA GSFC S311-P-822)
執行測試，測定是否因為機械運動而發生磨耗，并評估Hypertac觸頭系統在劇烈沖擊下的完整性。為驗證測試，每10納秒執行一次事件檢測。無事件記錄。 *使用6U飛機底盤執行測試，測定是否因為機械運動而發生磨耗，并評估測試樣件在惡劣機械環境下的完整性。為驗證測試，每50納秒執行一次事件檢測。無事件記錄。
