DEI線路接收器DEI1049

發布時間：2022-08-12 17:11:49 瀏覽：1169

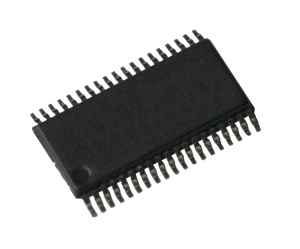

DEI1049是個BiCMOS元器件，包括八個差分線路接收器。每個接收通道將輸入的ARINC429數據總線信號(三電平RZ雙極差分調制)轉換成一對TTL/CMOS邏輯性輸出。每個通道單獨運轉，并滿足ARINC429數字信息傳輸標準化的要求。

DEI1049可以在高噪聲條件下作業。接收輸入在+/-20V共模電壓范圍，接收器提供超出2V的遲滯。優化電路速率以操縱高頻率瞬態。DEI1049設備為內嵌系統測試提供邏輯性電平測試輸入。它們強制性所有8個接收器的輸出實現規定的0、1或null模式。

當設備處在TEST模式時，ARINC輸入被忽視。

DEI1049有個操縱所有8個通道的測試端口。DEI1049等同于DEI1046A產品，但40kω輸入電阻被清除，因此設備將選用外部40kω電阻作業。DEI1049ARINC輸入需要通過40kω串聯電阻連接到ARINC總線才能正常運作。外部電阻在IC受損的情形下提供故障隔離，否則可能使ARINC信號過載。ARINC輸入集成了片上防雷，通過在輸入處選用高值電阻來減少紅外加熱。該電阻器具有絕緣介質，以承受電壓瞬變。該輸入可以承受照明瞬態高達并包括DO160級3管腳注入水準。通過在輸入端和地面之間添加外部瞬態電壓操縱(TVS)設備，能夠?qū)崿F(xiàn)更高的電平。40kω電阻限制浪涌電流，從而最大限度的減少功率需求和屏幕尺寸。ARINC輸入可承受115Vac飛機電源意外短路而不受損。
