M17/133-00007半剛性電纜EZ Form

發布時間：2023-02-24 17:00:37 瀏覽：694

半剛性電纜是目前許多射頻應用中普遍使用的主要微波器材。半剛性電纜最基本形式是通過金屬管所組成的同軸傳輸線。其中，金屬管通常為組成外導體的銅管，沿銅管軸線設置電導體。因而，中心電導體由介電數據承載，以維持在相關外導體的相同中心軸上。由于其寬帶特性、安全可靠的電氣特性和相位穩定性，半剛性組件依舊是工程師的主流選擇。

EZ Form提供27種符合MIL-DTL-17標準化的銅和鋁護套半剛性電纜。M17/133-00007電纜線符合或超越Mil規格，并提供更多的規格和飾面板。

為防止氧化，EZ Form建議把M17/133-00007儲存在原封裝中，并把它保存在干燥的溫度可控環境里直到應用。

美國EZ Form是一家TPC電纜線制造廠商，成立于1984年，具有AS9100D航空航天質量認證體系，為全球客戶提供同軸線纜、微波連接器和同軸延遲線產品。其產品被普遍使用于軍工、航空航天、通訊、醫療、儀器和測試等領域。

深圳市立維創展科技有限公司，授權代理EZ Form產品，歡迎咨詢。

詳情了解EZ Form Cable產品請點擊：/brand/78.html

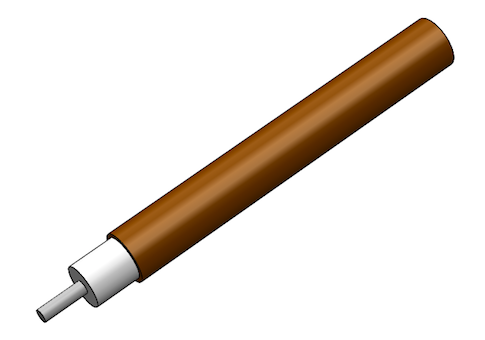

EZ Form (9).png

DIMENSIONS	UNITS	M17/133-00007 REV F1
Outer Conductor Diameter	In	.0865
Outer Conductor Diameter	mm	2.2
Center Conductor Diameter	In	0.0201
Center Conductor Diameter	mm	0.51
Dielectric Diameter	In	0.066
Dielectric Diameter	mm	1.68
MATERIALS
Outer Conductor		Copper
Outer Conductor Plating		Tin
Dielectric		PTFE
Center Conductor		SPCW
RoHS Compliant		YES
MECHANICAL CHARACTERISTICS
Temp Range °C	°C	-40 to +125
Inside Bend Radius (Minimum)	In	.05
Inside Bend Radius (Minimum)	mm	1.27
Weight	lbs / 100ft	1.58
Weight	kg / 100m	2.35
ELECTRICAL CHARACTERISTICS**
Nominal Impedance	Ohms	50.0 +/- 1.5
Velocity of Propagation	-	69.5%
Shielding Effectiveness	db	>165
Voltage Withstanding	VRMS @ 60 Hz	5000
Continuous Working Voltage	VRMS MAX	1500
Maximum Operating Frequency	GHz	20
Attenuation (db / 100 Ft Typical)	0.5 GHz	15
	1.0 GHz	22
	5.0 GHz	50
	10.0 GHz	80
	18.0 GHz	110
	26.5 GHz	N/A
	40.0 GHz	N/A
	50.0 GHz	N/A
	65.0 GHz	N/A
	90.0 GHz	N/A
Power (Watts Cw @ 20 °C, Maximum)	0.5 GHz	180
	1.0 GHz	130
	5.0 GHz	54
	10.0 GHz	35
	18.0 GHz	24
	26.5 GHz	N/A
	40.0 GHz	N/A
	50.0 GHz	N/A
	65.0 GHz	N/A
	90.0 GHz	N/A
