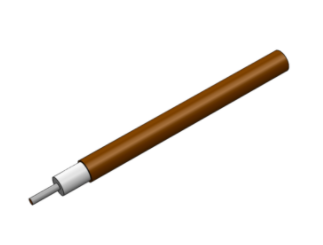

EZ-31-LA銅護套半剛性電纜EZ Form

發布時間：2023-07-14 16:57:02 瀏覽：692

EZ Form銅護套半剛性LA（低衰減系數）電纜具備微孔板電解介質，與實心PTFE半剛性電纜相比較，EZ-31-LA能實現較低的衰減系數、較高的操作溫度及其較高的溫度相位穩定性能。

為了防止氧化，EZ Form建議把EZ-31-LA保存在原包裝中，并且將EZ-31-LA儲存在干燥的溫度調節環境下直到應用。

美國EZ Form是一家TPC電纜線制造廠商，成立于1984年，具有AS9100D航空航天質量認證體系，為全球客戶提供同軸線纜、微波連接器和同軸延遲線產品。其產品被普遍使用于軍工、航空航天、通訊、醫療、儀器和測試等領域。

深圳市立維創展科技有限公司，授權代理EZ Form產品，歡迎咨詢。

詳情了解EZ Form Cable產品請點擊：http://www.cnhwx.com/brand/78.html


Specifications

DIMENSIONS
Center Conductor Diameter	0.0080 in
Dielectric Diameter	0.0240 in
Outer Conductor Diameter	0.0310 in
MATERIALS
Center Conductor Material	SPCW
Dielectric Material	LD PTFE
Outer Conductor Material	Copper
RoHS Compliant	Yes
MECHANICAL CHARACTERISTICS
Minimum Temperature	?55 °C
Maximum Temperature	+250 °C
Inside Bend Radius (Minimum)	0.125 in
Weight	0.16 lbs per 100 ft
ELECTRICAL CHARACTERISTICS
Nominal Impedance	50.0 ?
Nominal Impedance Margin	±2.0 ?
Velocity of Propagation	76.50%
Shielding Effectiveness	>165 db
Voltage Withstanding	2000 VRMS @ 60 Hz
Continuous Working Voltage	800 VRMS max
Maximum Operating Frequency	175 GHz
Attenuation
FREQUENCY	DB / 100 FT TYPICAL
0.5 GHz	32.4 db
1.0 GHz	45.9 db
5.0 GHz	103.2 db
10.0 GHz	146.5 db
18.0 GHz	197.3 db
26.5 GHz	240.3 db
40.0 GHz	296.6 db
50.0 GHz	332.5 db
65.0 GHz	380.6 db
90.0 GHz	450.3 db
Power
FREQUENCY	WATTS CW @ 20 °C (MAX)
0.5 GHz	60 W
1.0 GHz	43 W
5.0 GHz	19 W
10.0 GHz	14 W
18.0 GHz	10 W
26.5 GHz	8 W
40.0 GHz	7 W
50.0 GHz	6 W
65.0 GHz	5 W
90.0 GHz	4 W
