BNC 855B-54多通道射頻/微波信號發生器

發布時間：2023-12-11 10:22:45 瀏覽：796

　　855B-54 型是一系列相位相干、多通道、超快速開關和超低相位噪聲信號發生器，頻率范圍高達 20、40 和 54 GHz。它非常適合各種應用，這些應用需要良好的信號質量、準確和寬的輸出功率范圍，以及所有通道之間非常穩定的相位相干性。出色的相位噪聲與良好的雜散、諧波抑制和可選的 15 μs 前沿開關速度相結合。

　　高穩定性 OCXO 基準電壓源提供出色的頻率精度和穩定性。該發生器接受各種外部基準電壓源，包括常用的 10 MHz 和 100 MHz 外源電壓源，用于實現更高相位同步，以及 1-250 MHz 范圍內的靈活基準電壓源選擇，適用于具有客戶或系統特定參考頻率的應用。此外，855B-54 型還具有一對 BNC 專用高頻 CLK 端口(3 GHz，一個輸入和一個輸出)，可在多個 855B-54 型儀器的輸出之間實現出色的相位同步。

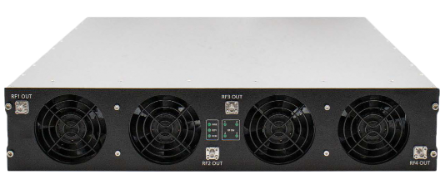

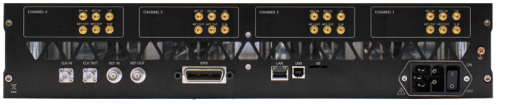

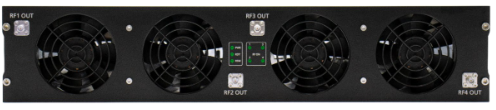

　　855B-54 型采用 19 英寸 2U(1 至 4 個通道)機架式模塊形式。它可以通過基于 PC 的 GUI 軟件直觀地控制。此外，該儀器還提供各種通信接口，如USB、LAN或GPIB。每個接口都允許使用 SCPI 1999 命令集輕松快速地進行通信。可以從任何主機系統快速實現對儀器的遠程控制。客戶提供的應用程序編程接口(API)或Matlab，Labview，C++和其他商用工具的編程示例使控制實現非常簡單。

應用：

變頻器LO

特征：

相位相干
快速開關時間低至 5 μs
FM、啁啾、脈沖
內部 OCXO，外部變量參考
單直流電源

規格：

通道數	最少： 1 最多： 4
頻率范圍	最小： 10 MHz / 9 kHz 最大：54 GHz
分辨率	典型值：<0.001 Hz
相位調整范圍	最小：0 度最大：360度
相位分辨率	0.1度
開關速度（掃描模式） CW模式掃描/列表模式	1.5 毫秒 500微秒 5微秒
開關速度 CW模式掃描/列表模式	1.5 毫秒 500微秒 5 微秒 / 15 微秒
熱漂移	0.015 dB/°攝氏度
