Broadcom PEX9700系列開關芯片

發布時間：2024-02-14 09:37:59 瀏覽：920

Broadcom博通 PEX9700交換機允許客戶構建高性能、低延遲、可擴展、經濟高效的基于PCI express的結構。交換機支持I/O共享與標準SR-IOV或多功能功能，允許多個主機或節點駐留在一個基于pcie的網絡上。主機通過隧道窗口連接(TWC)進行通信，TWC是一種特殊的低延遲主機到的短報文主機通信能力。

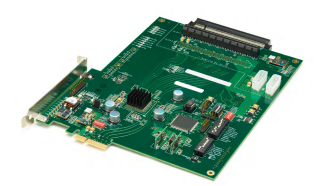

Broadcom PEX9700系列開關芯片

特征：

?最先進的開關織物

?多臺主機共享I/ o

?低延遲TWC

?任意端口都可以是主機端口或下行(設備)端口

?適用于標準PCIe端點和主機和軟件，以及現有的應用軟件

?支持MSI-X

?支持靈活的fabric拓撲結構

關鍵優勢

?PCI Express交換機

?12 ~ 97 lane，集成片上SerDes

?5 ~ 25獨立端口

?指定任意端口為“上行端口”

?低功率SerDes (90mw / Lane以下)

?設備特定的放松排序

?端口配置

?專用的mCPU管理接口

?x4、x8、x16，根據端口配置而定;X4可以向下訓練到x1和x2的寬度

?可通過串行EEPROM、I2C、SMBus和/或主機端口配置

?符合標準

?PCI Express Base Specification, r3.1(向下兼容w/ PCIe r2.0， & r1.0a/1.1)

?PCI電源管理規范，r1.2版本

?高性能

?所有端口全線速率

?Cut-Thru數據包延遲小于150ns (x16到x16)

?2KB Max Payload Size

?通過DMA組播

?服務質量(QoS)

?支持8個TC (Traffic Classes)

?可靠性，可用性，

可服務性

?visionPAK

?performance PAK

?DPC/eDPC支持

?讀取跟蹤，刪除意外

?所有端口支持熱插拔，所有端口支持I2C -SSC隔離

?SRIS支持

?支持ECRC和毒位

?端口狀態位和GPIO可用

產品選型：

Part Number	Description	Lanes	Ports	Latency (ns)	HPC	TWC Ports	SSC	Power Typ.(W)	Pkg. (mm)
SS14-0800-00	PEX9797 Switch	97	25	150	6	24	24	23.9	35x35
SS15-OB00-00	PEX9781 Switch	81	21	150	5	20	20	21.5	35x35
SS16-0B00-00	PEX9765 Switch	65	17	150	4	16	16	15.9	35x35
SS17-0B00-00	PEX9749 Switch	49	13	150	4	12	12	13.5	27x27
SS18-0B00-00	PEX9733 Switch	33	9	150	2	8	8	7.9	27x27
SS19-0800-00	PEX9716 Switch	16	5	154	1	4	4	4.0	19x19
SS20-0B00-00	PEX9712 Switch	12	5	158		4	4	3.5	19x19

深圳市立維創展科技有限公司，優勢渠道分銷Broadcom產品，價格和現貨資源優勢明顯，歡迎咨詢。
