Focus Microwaves主動調諧器

發布時間：2024-02-28 09:51:10 瀏覽：732

　　由于無源調諧器的調諧范圍有限，另外還受到夾具和探頭插入損耗的影響，因此主動負載拉調諧是允許測試工程師達到|Γload|=1 (RDUT=0Ω)以匹配其參考平面上任何DUT的唯一方法。在閉環主動調諧中，從被測件中提取的部分射頻功率被放大并反饋到被測件輸出端口，從而產生虛擬負載。由于再注入功率可以高于原始提取功率，因此Γ可以>1，即可以補償插入損失。使用兩個(或更多)同步(相干)源允許開環有源(和諧波)調諧;事實上，這里的環路也是閉合的，但是，在RF處，它在中頻同步參考處閉合。

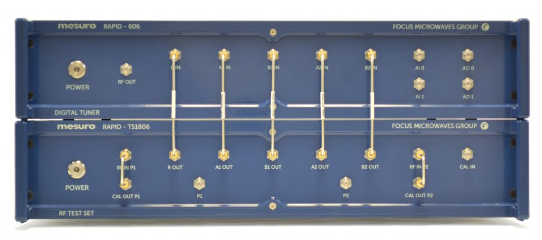

　　Focus還提供基于伽馬增壓單元(Gamma Boosting Unit, GBU)和其他相關技術的有源牽引技術。主動負載牽拉需要高功率反饋放大器。結合預匹配無源寬帶(CCMT)或諧波(MPT)調諧器，在混合配置中，可以將PA要求降低10倍。由MESURO開發的RAPID電子有源調諧器技術允許高速負載拉(50點/秒)，100 MHz調制信號以及混合和諧波調諧。

Focus Microwaves主動調諧器
