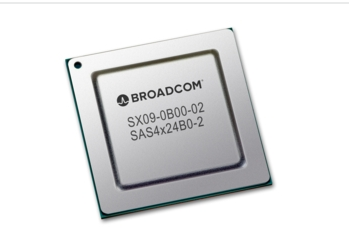

Broadcom SAS4x24擴展器IC

　　Broadcom SAS4x24 擴展器IC是一款高性能的SAS/SATA擴展器芯片，具有以下主要特點和應用：

　　1.SAS/SATA 支持：支持多種速率的SAS和SATA設備，包括6G、12G、24G SAS和6Gb/s SATA，提供高設備吞吐量;

　　2.DataBolt2 技術：通過DataBolt2技術，實現對低速硬盤帶寬的聚合，提升整體性能;

　　3.硬件安全啟動：在產品整個生命周期內維護指定的信任根，保證系統運行的安全性;

　　4.PHY和T-10 分區：支持跨255個區域的PHY和T-10分區，同時支持任意端口鏡像、擴頻時鐘和增強的多用途GPIO架構;

　　5.DataBolt2 帶寬優化器：支持40個端口，可將運行在6Gb/s或12Gb/s的終端設備雙向數據緩沖，并降低延遲提高性能，適用于混合控制器拓?fù)渲?

　　6.高密度存儲框：通過24個任意到任意PHY邊緣擴展，實現更高的機箱容量，適用于高密度存儲場景;

　　7.SPL-4 Fairness：提升級聯拓?fù)渲邢到y(tǒng)性能的一致性，保證數據傳輸?shù)墓叫?

　　8.應用領域：適用于SAS/SATA硬盤框、外部RAID子系統、JBOD架構、服務器背板、擴展板插件主要功能等多種場景。

SAS4x48,SAS4x40,SAS4x32,SAS4x24	Expander Technical Specifications
Feature Description
SEP		Arm Cortex R4600 MHz
Internal Memory		4 MB SRAM
SAS Ports		24,324,048
Data Transfer Rates		6G,12G,24G SAS,and 6Gb/s SATA
DataBolt2 Bandwidth Optimizer		Up to 40 ports(Avago IP)
SSC(Spread Spectrum Clocking)		Yes
Port Mirroring		Yes(Avago IP
Direct &Subtracting Routing Methods		Yes
Route Table Entries		2048
PHY-based Zoning,T-10 Zoning		Yes
T-10 Optical Support		Yes
A/D Converte		4 (12-bit analog inputs)
Pulse Width Modulator		2
Ethernet Interface		10/100/1000
External Memory Interfaces		8/16-bit parallel NOR Flash with five chip selects SRAM,NV SRAM Serial SPI with up to five chip selects
Security Features		TRNG/Hash and HMAC Generator/Secret Root Key/Hardware Secure Boot
?C Interfaces(max)		8,SMB compliant
SGPIO Interface(max)		4,SFF-8485
UART Interface(max)		2,16550 compatible
LED(max)		36
GPIO(max)		36
Package		FPB4NGS(27 mm x27 mm)

深圳市立維創展科技有限公司，優勢渠道分銷Broadcom產品，價格和現貨資源優勢明顯，歡迎咨詢。
