HI-15650和HI-15660雙收發器HOLT

發布時間：2024-06-05 09:08:15 瀏覽：1387

　　HI-15650和HI-15660是低功耗CMOS雙通道收發器，專為滿足MIL-STD-1553和MIL-STD-1760標準的要求而設計。這兩款收發器作為Holts的HI-1565和HI-1566家族MIL-STD-1553收發器的形式、尺寸和功能替換品。

　　每個通道的發送部分接收互補的CMOS/TTL Manchester II雙相數據，并將其轉換為適合驅動總線隔離變壓器的差分電壓。每個發射器都提供了單獨的抑制控制信號。每個通道的接收部分將1553總線的雙相差分數據轉換為適合輸入到Manchester解碼器的互補CMOS/TTL數據。每個接收器都有一個單獨的使能輸入，可用于將接收器的輸出強制為邏輯0(HI-15650)或邏輯1(HI-15660)。

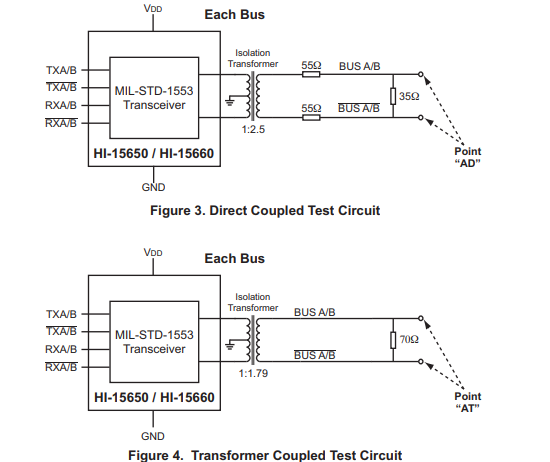

HI-15650和HI-15660雙收發器HOIT

　　這些設備的主要特點包括：

　　低功耗：采用CMOS技術實現低待機功耗。

　　小型封裝：提供了最小的44引腳塑料芯片級封裝，帶有集成散熱片。

　　熱穩定性：其小型封裝和集成散熱片有助于減少熱梯度和增強熱穩定性。

　　ESD保護：總線引腳提供超過8KV的ESD保護。

　　多種封裝選項：除了標準的DIP封裝外，還提供小型ESOIC封裝選項。

　　廣泛的溫度范圍：支持工業及擴展溫度范圍。

　　標準引腳配置：提供符合行業標準的引腳配置，便于系統集成和替換。

型號：

Holt New P/N	Holt Old P/N	Bus-ldle State	Package	Lead Finish	Temp.Rang
HI-15650CDI	HI-1565CDI HI-1567CDI	0	20 Pin Ceramic Side-Brazed DIP,(20C)	Gold (Pb-free,RoHS compliant	40CTO+85*℃
HI-15650CDM	HI-1565CDM HI-1567CDM	0	20 Pin Ceramic Side-Brazed DIP,(20C)	Tin/Lead (Sn/Pb)Solder	-55CTO+125℃
HI-15650PCIF	HI-1565PCIF HI-1567PCIF	0	44 Pin Plastic 7mmx7mm QFN,(44PCS)	NiPdAu(Pb-free,RoHS compliant)	40°C TO +85℃
HI-15650PCTF	HI-1565PCTF HI-1567PCTF	0	44 Pin Plastic 7mmx7mm QFN,(44PCS	NiPdAu (Pb-free,RoHS compliant)	-55CTO+125℃
HI-15650PSI	HI-1565PSI HI-1567PSI HI-1577PSI	0	20 Pin Plastic ESOIC-WB Thermally Enhanced (20HWE)	Tin/Lead (Sn/Pb)Solder	40°C TO +85℃
HI-15650PSIF	HI-1565PSIF HI-1567PSIF	0	20 Pin Plastic ESOIC-WB Thermally Enhanced (20HWE)	100%Matte Tin(Pb-free,RoHS compliant)	40°C TO +85℃
HI-15650PSM	HI-1565PSM HI-1567PSM	0	20 Pin Plastic ESOIC -WB, Thermally Enhanced (20HWE)	Tin/Lead (Sn/Pb)Solder	-55CTO+125℃
HI-15650PST	HI-1565PST HI-1567PST	0	20 Pin Plastic ESOIC-WB Thermally Enhanced (20HWE)	Tin/Lead (Sn/Pb)Solder	-55CTO+125℃
HI-15650PSTF	HI-1565PSTF HI-1567PSTF	0	20 Pin Plastic ESOIC-WB Thermally Enhanced (20HWE)	100%Matte Tin(Pb-free,RoHS compliant)	-55CTO+125℃
HI-15660P5I	HI-1566PSI HI-1568PSI HI-1578PSI	1	20 Pin Plastic ESOIC-WB Thermally Enhanced (20HWE)	Tin/Lead (Sn/Pb)Solder	40C TO +85*℃

　　HI-15650和HI-15660適用于需要高性能、高可靠性以及滿足特定軍事和工業標準的通信應用。這些收發器可以作為MIL-STD-1553和MIL-STD-1760總線系統的關鍵組件，用于傳輸和接收數據。

相關推薦：

HI-2579低功耗CMOS雙收發器HOLTIC

HI-1587超低功耗MIL-STD-1553雙收發器

更多HOLTIC相關產品信息可咨詢立維創展。
