DEI1188-SES 8通道分立數字接口IC

發布時間：2024-06-21 09:19:52 瀏覽：907

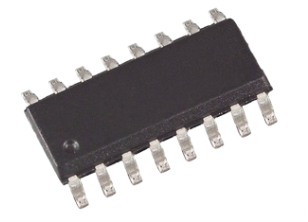

DEI1188-SES 8通道分立數字接口IC

　　DEI1188-SES 是一款專為航空電子系統設計的 8 通道分立數字接口集成電路(IC)。該芯片采用了 HV DIMOS 技術，能夠檢測并轉換常見的八個 GND/OPEN 離散信號為串行邏輯數據。以下是該 IC 的主要特點和功能：

　　主要特點：

　　1. 8 個離散輸入：能夠檢測 GND/OPEN 離散信號。

　　2. 輸入閾值和遲滯：滿足 Airbus ABD0100H 規范，輸入閾值為 4.5 V / 10.5 V，遲滯為 3V。

　　3. 輸入電流：1 mA，有助于防止繼電器觸點干。

　　4. 內部隔離二極管：提供額外的保護。

　　5. 雷電瞬態抗擾度：通過在輸入端使用外部串聯 3 kΩ 電阻器和添加 TVS 器件，能夠滿足 DO160、第 22 節 3 級及更高級別的雷電瞬態抗擾度要求。

　　6. 串行 I/O 接口：與串行外設接口(SPI)兼容，支持 TTL/CMOS 兼容輸入和三態輸出。

　　7. 數據速率：最高可達 10 MHz。

　　8. 電源電壓：邏輯電源電壓(VCC)為 3.3V +/-5%，模擬電源電壓(VDD)為 12.0V 至 16.5V。

　　9. 封裝：16L SOIC EP封裝。

　　應用：

　　航空電子系統：DEI1188-SES 特別適用于需要高抗擾度和可靠數字接口的航空電子設備。
