Connor-Winfield PB223低抖動LVPECL時鐘振蕩器

發布時間：2025-01-08 08:42:17 瀏覽：301

　　Connor-Winfield PBxxx系列是5.0x7.0mm的表面貼裝，LVPECL輸出邏輯，固定頻率晶體控制振蕩器(XO)，適用于需要緊密頻率穩定性、寬溫度范圍和非常低抖動的應用。該系列在3.3V供電電壓下工作，提供LVPECL差分輸出，并具有使能/禁用功能。

Connor-Winfield PB223低抖動LVPECL時鐘振蕩器

　　操作規格：

　　輸出頻率：122.88 - 170 MHz。

　　總頻率容差：

　　PBx43：-20~20ppm

　　PBx13：-25~25ppm

　　PBx23：-50~50ppm

　　PBx33：-100~100ppm

　　操作溫度范圍：

　　PB1x3：0~70℃

　　PB2x3：-40~85℃

　　PB3x3：0~85℃

　　PB4x3：-20~70℃

　　頻率與供電電壓的關系：±0.5 ppm。

　　供電電壓：3.135 - 3.465 Vdc。

　　供電電流：40 - 50 mA。

　　抖動：

　　周期抖動：-3.0到5.0 ps RMS。

　　積分相位抖動：0.06到0.1 ps RMS。

　　啟動時間：2 ms。

　　絕對最大額定值：

　　存儲溫度：-55 - 125°C。

　　供電電壓：-0.5 - 4.6 Vdc。

　　輸入電壓：-0.5 - Vcc + 0.5 Vdc。

　　特性：

　　5x7mm表面貼裝封裝。

　　3.3Vdc操作。

　　LVPECL差分輸出。

　　頻率穩定性：±20 ppm, ±25 ppm, ±50 ppm, ±100 ppm。

　　溫度范圍：0到70°C, -40到85°C, 0到85°C, -20到70°C。

　　低抖動：<0.1ps RMS。

　　三態使能/禁用功能。

　　膠帶和卷軸包裝。

　　RoHS合規/無鉛。

　　應用：

　　40GB以太網和100GB以太網參考時鐘。

　　高速數據轉換，ADC，DAC光纖通道存儲區域網絡，SAN。

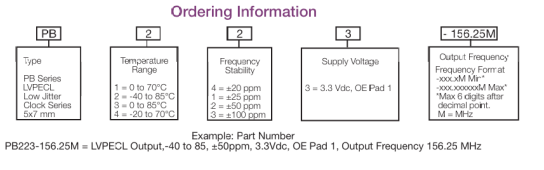

　　訂購指南：

相關推薦：

供應Connor-Winfield溫度補償晶體振蕩器TCXO

供應Connor-Winfield壓控溫度補償晶體振蕩器VCTCXO

供應Connor-Winfield壓控晶體振蕩器VCXO

供應Connor-Winfield恒溫晶體振蕩器OCXO

供應Connor-Winfield壓控恒溫晶體振蕩器VCOCXO

供應Connor-Winfield時鐘同步發生器

供應Connor-Winfield頻率轉換模塊

更多Connor-Winfield晶振產品可咨詢立維創展。
