LNF-LNC45_77WA低溫低噪聲放大器LNA

發布時間：2025-04-25 09:13:04 瀏覽：127

　　LNF-LNC45_77WA是一款45-77 GHz的低溫低噪聲放大器(LNA)，采用Low Noise Factory的專有磷化銦(InP)高電子遷移率晶體管(HEMT)技術，具有極低的噪聲溫度和高增益，適用于毫米波通信、雷達和射電天文學等需要高靈敏度的高頻系統。

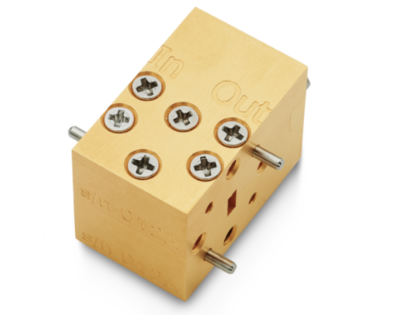

LNF-LNC45_77WA低溫低噪聲放大器LNA

　　產品特性

　　RF帶寬：45-77 GHz。

　　噪聲溫度：13 K。

　　噪聲系數：0.19 dB。

　　增益：33 dB。

　　直流電源(典型值)：Vds = 0.7 V，Ids = 13 mA。

　　RF連接器：WR15，UG387/U。

　　直流連接器：9針母端Nano-D。

　　絕對最大額定值：

　　Vds：-0.5 V至2.7 V

　　Ids：100 mA

　　Vgs：-20 V至20 V

　　直流電壓(輸入和輸出)：-30 V至30 V

　　RF輸入功率：0 dBm

　　工作溫度：4 K至358 K

　　典型特性：

　　Vgs：+2.5 V

　　輸入反射損耗(IRL)：10 dB

　　輸出反射損耗(ORL)：15 dB

　　輸出P1dB(1 dB壓縮點功率)：待定(TBD)dBm

　　輸出OIP3(三階互調截點)：待定(TBD)dBm

　　重量：23克。

　　包裝：采用標準WR15波導模塊封裝

　　尺寸：16.63 mm x 26.55 mm x 19.2 mm

　　接線：Nano-D面板連接器

Quantum Microwave 是一家專注于低溫微波和毫米波元件的高科技公司，總部位于美國。其核心產品包括低溫衰減器、低噪聲放大器、毫米波組件等，廣泛應用于量子計算、通信、傳感和天文學領域。深圳市立維創展科技有限公司專業代理Quantum Microwave產品，擁有價格優勢，歡迎咨詢。
