NXS004P000MA10高速連接器Smiths Interconnect

發布時間：2025-06-03 08:51:06 瀏覽：437

　　Smiths Interconnect的NXS系列專門設計和測試用于高速空間應用，每個端口(bay)的數據傳輸速率可達50 Gbps。

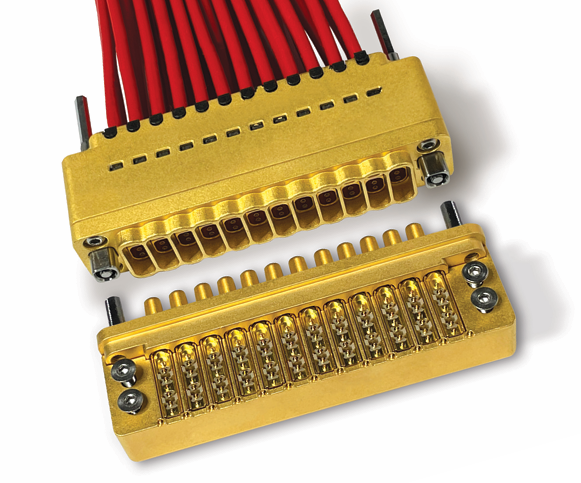

NXS004P000MA10高速連接器Smiths Interconnect

　　技術規格

　　工作電壓：50 V RMS

　　電流：1 A

　　數據傳輸速率：每個端口可達50 Gbps

　　阻抗：100 Ω ±10%

　　接觸電阻：150 mΩ

　　絕緣電阻：最小1 GΩ

　　工作溫度范圍：-40 oC至125 oC

　　耐用性：500次插拔周期(帶保護裝置)

　　電磁干擾(EMI)屏蔽效能：在10 GHz以下可達-65 dB

　　產品特點

　　Hypertac?雙曲面接觸技術：能夠承受高達50 Gbps(每個端口)的數據速率要求，包括超過2100 G的極端振動、沖擊和氣候測試。

　　堅固的結構設計：提供4個或12個高速四軸(雙雙軸)模塊配置。

　　每個超高密度四軸模塊：包含2對雙雙軸，每對阻抗為100 Ω。支持盲配(blind mateable)、熱插拔(hot pluggable)，具有超低插拔力和低逸氣材料。

　　無焊PCB安裝設計：降低了客戶的使用風險和成本。連接器在回流焊后安裝，不會影響附近組件。

　　3D電磁仿真(EM)軟件設計：使用3D電磁仿真軟件設計，提供卓越的性能，整個制造過程采用薄膜工藝。

訂購信息：

Straight Plug1
Part Number	Description
NXS004POO0MA10	NX5,4 Bay Plug,Aluminum
NXS004POOOCA10	NX5,4 Bay Plug,Composite
NXS012POO0MA10	NX5,12 Bay Plug,Aluminum
NXS012POO0CA10	NX5,12 Bay Plug,Composite
Right-Angle Receptacle3
NXS004RORAMA10	NXS,4 Bay Receptacle,Aluminum
NXS004RORAMA1E	NX5,4 Bay Receptacle,Aluminum,w EMI Gasket
NXS004RORACA10	NX5,4 Bay Receptacle,Composite
NXS012RORAMA10	NX5,12 Bay Receptacle,Aluminum
NXS012RORAMA1E	NXS,12 Bay Receptacle,Aluminum,w EMI Gasket
NXS012RORACA10	NX5,12 Bay Receptacle,Composite
Savers2
NXS004RS11M	Saver,4 Bay Receptacle
NXS004PS11M	Saver,4 Bay Plug
NXS012RS11M	Saver,12 Bay Receptacle
NXS012PS11M	Saver,12 Bay Plug

深圳市立維創展科技有限公司授權代理銷售Hypertronics連接器產品， Hypertronics連接器面向高可靠性市場，以其獨有的Hypertac雙曲面連接專利技術，為連接器產品提供性能優異的可靠連接。Hypertronics產品主要為全球軍用、航空航天、醫療、艦載領域服務，歡迎咨詢。
