BLC9H10XS-350A

350W LDMOS 封裝非對稱 Doherty 功率晶體管，適用于頻率為 617 MHz 至 960 MHz 的基站應用。

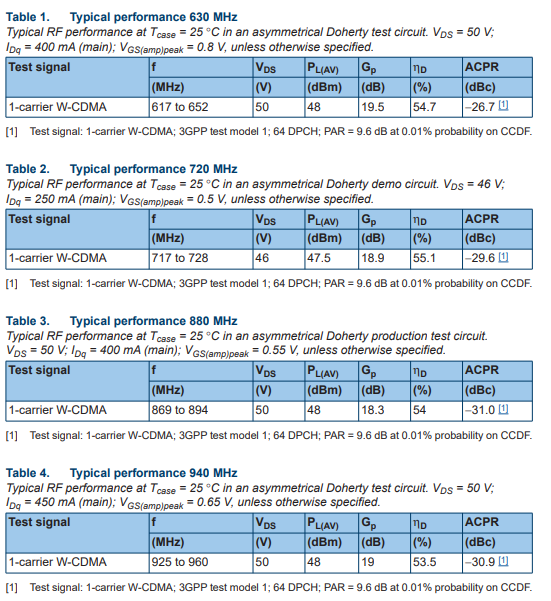

參數：

象征	參數	條件	最小值	典型值/否	麥克斯	單位
f范圍	頻率范圍		617		960	兆赫
PL（3分貝）	3 dB增益壓縮時的標稱輸出功率			350		W
測試信號：1-c W-CDMA @ 617 至 652 MHz
VDS	漏源電壓	617 至 652 MHz [0]		50		V
Gp	功率增益	617 至 652 MHz [0]		19.5		分貝
ηD	排水效率	617 至 652 MHz [0]		54.7		%
.PL（AV）	平均輸出功率	617 至 652 MHz [0]		48		dBm的
ACPR公司	鄰道功率比	617 至 652 MHz [0]		-26.7 [1]		dBc（分貝克）
測試信號：1-c W-CDMA @ 717 至 728 MHz
VDS	漏源電壓	717 至 728 MHz [2]		46		V
Gp	功率增益	717 至 728 MHz [2]		18.9		分貝
ηD	排水效率	717 至 728 MHz [2]		55.1		%
.PL（AV）	平均輸出功率	717 至 728 MHz [2]		47.5		dBm的
ACPR公司	鄰道功率比	717 至 728 MHz [2]		-29.6 [3]		dBc（分貝克）
測試信號：1-c W-CDMA @ 869 至 894 MHz
VDS	漏源電壓	869 至 894 MHz [4]		50		V
Gp	功率增益	869 至 894 MHz [4]		18.3		分貝
ηD	排水效率	869 至 894 MHz [4]		54		%
.PL（AV）	平均輸出功率	869 至 894 MHz [4]		48		dBm的
ACPR公司	鄰道功率比	869 至 894 MHz [4]		-31 [5]		dBc（分貝克）
測試信號：1-c W-CDMA @ 925 至 960 MHz
VDS	漏源電壓	925 至 960 MHz [6]		50		V
Gp	功率增益	925 至 960 MHz [6]		19		分貝
ηD	排水效率	925 至 960 MHz [6]		53.5		%
.PL（AV）	平均輸出功率	925 至 960 MHz [6]		48		dBm的
ACPR公司	鄰道功率比	925 至 960 MHz [6]		-30.9 [7]		dBc（分貝克）

型號	包	大綱版	回流焊/波峰焊	包裝	產品狀態	標記	可訂購部件號，（訂購代碼（12NC））
BLC9H10XS-350安培	SOT1273-1 （SOT1273-1)	SOT1273-1_po		卷筒 13“ Q1/T1 干式包裝	積極	標準標記	BLC9H10XS-350AY （9349 601 39518）
BLC9H10XS-350安培	SOT1273-1 （SOT1273-1)	SOT1273-1_po		托盤，不可烘烤，多個干式包裝	積極	標準標記	BLC9H10XS-350AZ （9349 601 39517）
