Norsat International Inc. 生產的C波段eBPF-C系列極限帶通濾波器，專門用于抑制C波段內的地面干擾。這些濾波器適用于5G、雷達和C波段發射機，具有高性能、狹窄的保護帶以及適合在惡劣環境中使用的特性，符合IP66防水防塵等級。
應用場景
拒絕地面干擾(適用于5G、雷達及C波段發射機)
卓越性能，帶寬窄(< 20 MHz)且具有保護帶
易于安裝在饋源和LNB上
適用于Norsat的C波段LNB
環境密封、防潮防水(IP66)
技術規格
eBPF-C-1:
頻率范圍：3.70 - 4.20 GHz
VSWR：1.4:1 最大
群延遲變化(在±0.5 MHz內)：3.0 ns 最大
帶內插入損耗：1.4 dB 最大
帶外抑制：60 dB(最小值)在3.682 GHz，25 dB(最小值)在4.230 GHz
波導法蘭：CPR-229G(輸入)，CPR-229F(輸出)
尺寸：185 mm × 100 mm × 71 mm
重量：< 970 g
eBPF-C-2:
頻率范圍：3.625 - 4.200 GHz
VSWR：1.4:1 最大
群延遲變化：3.0 ns 最大
帶內插入損耗：1.4 dB 最大
帶外抑制：60 dB(最小值)在3.807 GHz，25 dB(最小值)在4.230 GHz
波導法蘭：CPR-229G(輸入)，CPR-229F(輸出)
尺寸：185 mm × 100 mm × 71 mm
重量：< 970 g
eBPF-C-3 和 eBPF-C-4 分別支持略微不同的頻率范圍和抑制性能，其它參數大致相同。eBPF-C系列的其他型號還包括 eBPF-C-5 到 eBPF-C-8，它們覆蓋了從3.70 GHz到4.20 GHz不等的頻段，滿足不同的應用需求。
特點總結
高抑制性能：最大可提供60 dB的干擾抑制
插入損耗：均不超過1.4 dB
輕量設計：所有產品重量均低于970g，部分型號甚至低于900g
防水防塵等級：適合苛刻環境，保證設備長時間穩定運行

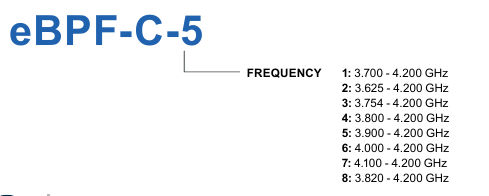

訂購指南：
