水力驅動自清洗過濾器由主管組件、端蓋組件、細濾芯組件、粗濾芯組件、吸污器組件、水力馬達、水力缸組件、排污閥、管路控制系統等主要零部件組成。水由入水 口進入過濾器，首先經過粗濾芯組件濾掉圈套顆粒的雜質，然后到達細濾網，通過細濾網濾除細小顆粒的雜質后，清水由出水口排出。
　
　
　　技術參數
　　1、流量范圍：40~2400 m3/h
　　2、過濾精度：10~200 μ m
　　3、工作壓力：0.1~1.0 Mpa
　　4、壓力損失：≤0.016 Mpa
　　5、排污閥口徑： DN50 mm
　　6、排污時間：20~60 S
　　7、排污耗水量： ＜1%
　　8、適用溫度：≤65 ℃
　　9、電源： 直流 12V
　　10、控制界面： 旋鈕、開關
　　11、濾網類型： 金屬密紋編織網

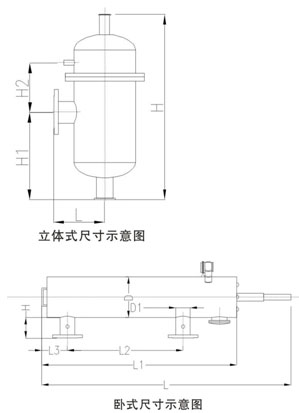

　　尺寸示意圖

立式(微型)尺寸表

型號	管徑mm	Hmm	Lmm	H1mm	H2mm
RZS-15-L	50	640	267	270	120
RZS-35-L	80	840	260	426	166
RZS-60-L	100	840	260	426	166


臥式尺寸表

型號	管徑mm	Dmm	D1mm	Hmm	Lmm	L1mm	L2mm	L3mm
RZS-40-W	80	300	76	150	1840	1440	654	150
RZS-80-W	100	300	108	150	1840	1440	654	150
RZS-150-W	150	350	159	150	2410	2010	1000	240
RZS-300-W	200	350	219	150	2410	2010	1000	240
RZS-400-W	250	400	245	150	2490	2090	1045	275
RZS-600-W	300	508	325	150	2490	2090	1045	275
RZS-800-W	350	508	377	150	2860	2460	1263	360
RZS-1000-W	400	550	426	150	2860	2490	1278	375

  型號說明：RZS(型號代稱)-40（流量t/h）-W(臥式)/L（立式）
